TLFA - 2000
Fahrzeugdetails
- Fahrerkabine
- Mannschaftskabine
- Geräteraum 1 / 2
- Geräteraum 3 / 4
- Geräteraum 5 / 6
- Fahrzeugdach
- Fahrzeugheck
- Fahrzeugtechnik

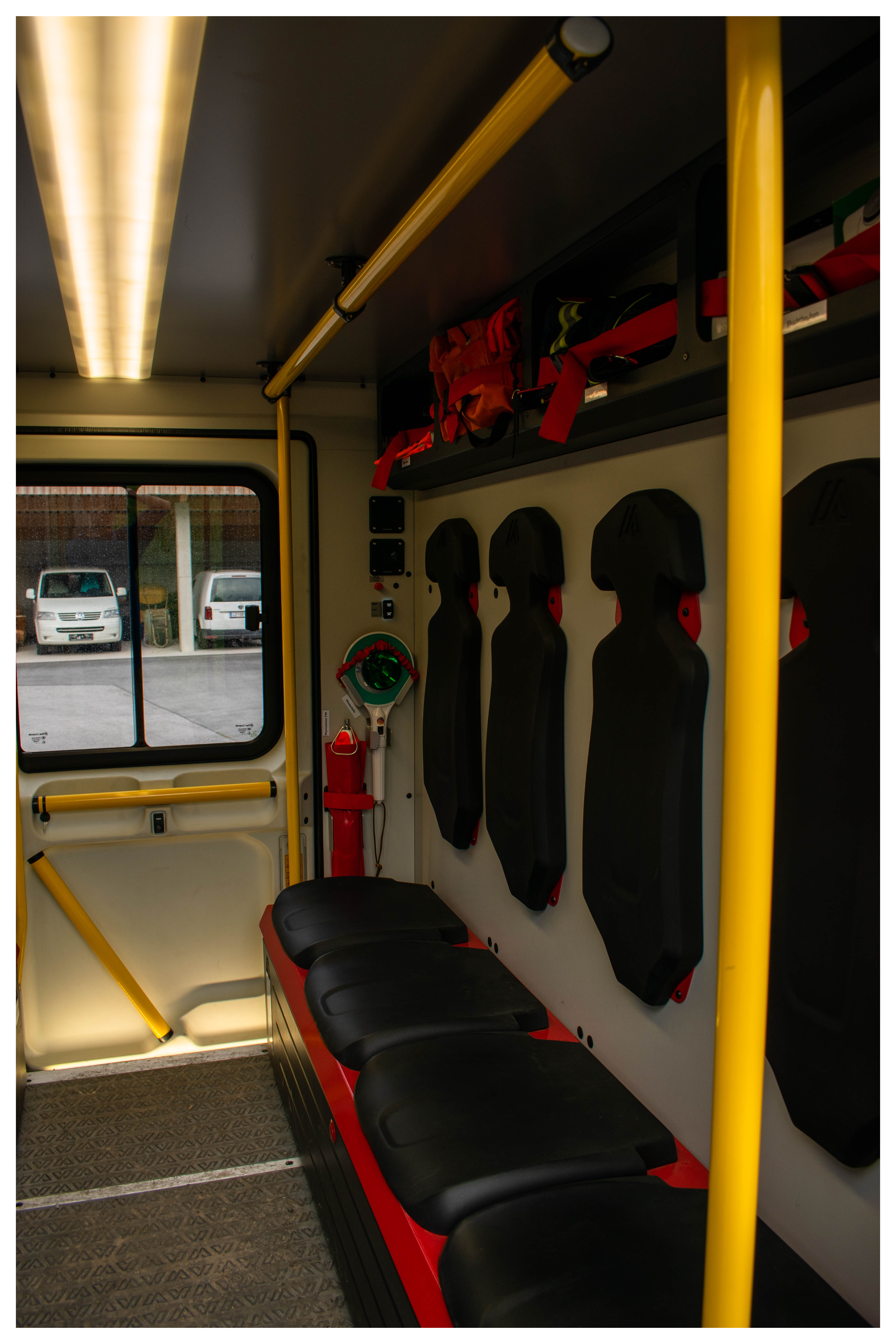

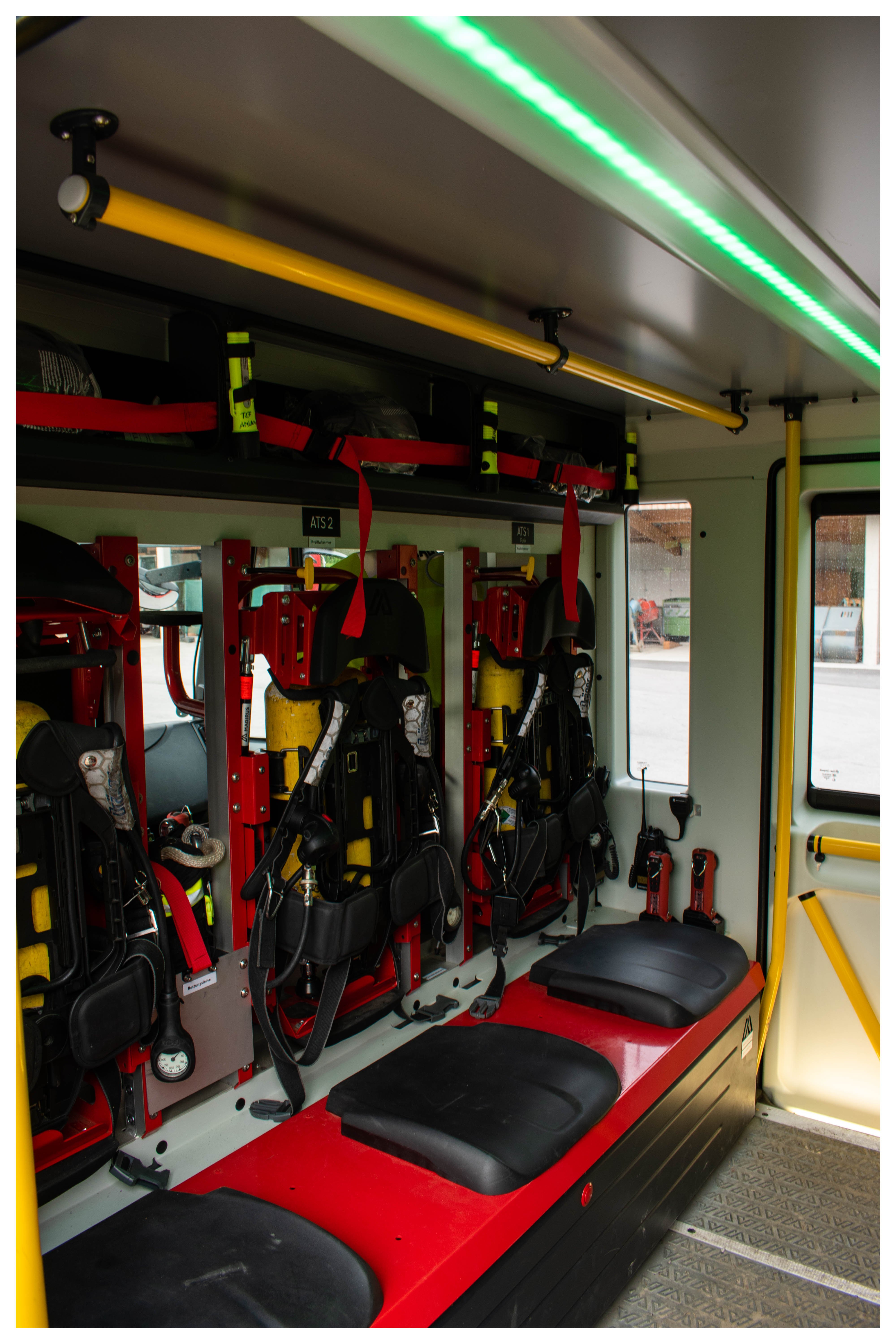

Mannschaftskabine
Mannschaftskabine
Materialien im Mannschaftsraum:
-
Atemschutzüberwachungstafel
-
2 Handfunkgeräte 70cm
-
3 Warnweste "Feuerwehr"
-
2 Triopane
-
2 Winkerkellen
-
Feuerwehrbeil mit Tasche
-
WBK (Wärmebildkamera)
-
6 Feuerwehrgurte
-
Not-Rettungsset
-
Rettungsleine mit Beutel
-
Einweghandschuhe
-
San Rucksack
-
6 ATS-Masken
-
3 Pressluftatmer
-
6 Reserveflaschen
-
6 Paare FF Schutzhandschuhe
-
3 Handscheinwerfer
-
Arbeitsmesser
-
KFZ-Werkzeug
-
Brandfluchthaube
-
KFZ-Verbandskasten
-
KFZ-Warndreieck
-
2 Euroblitzleuchten
-
Set "Sichern & Auffangen"

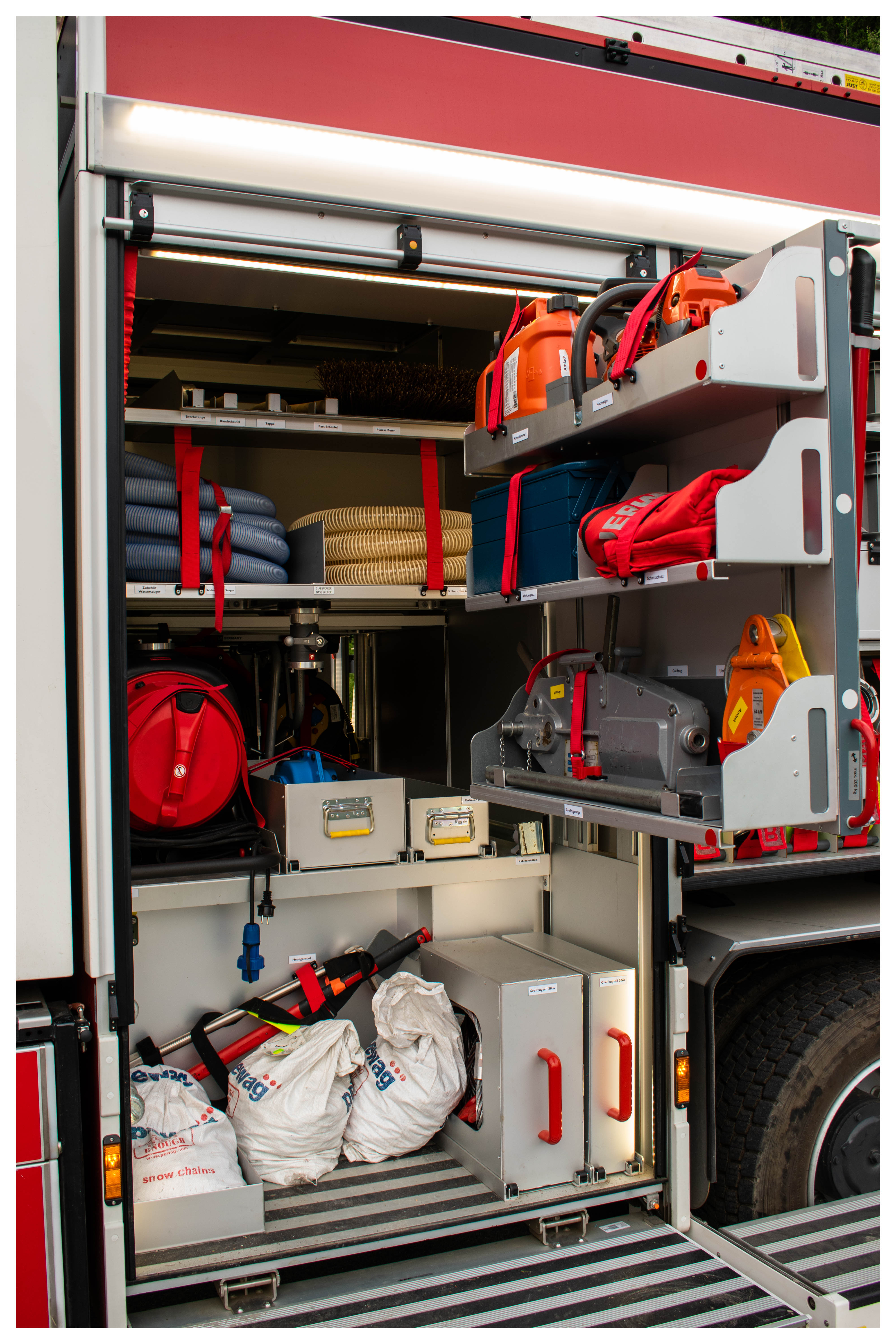

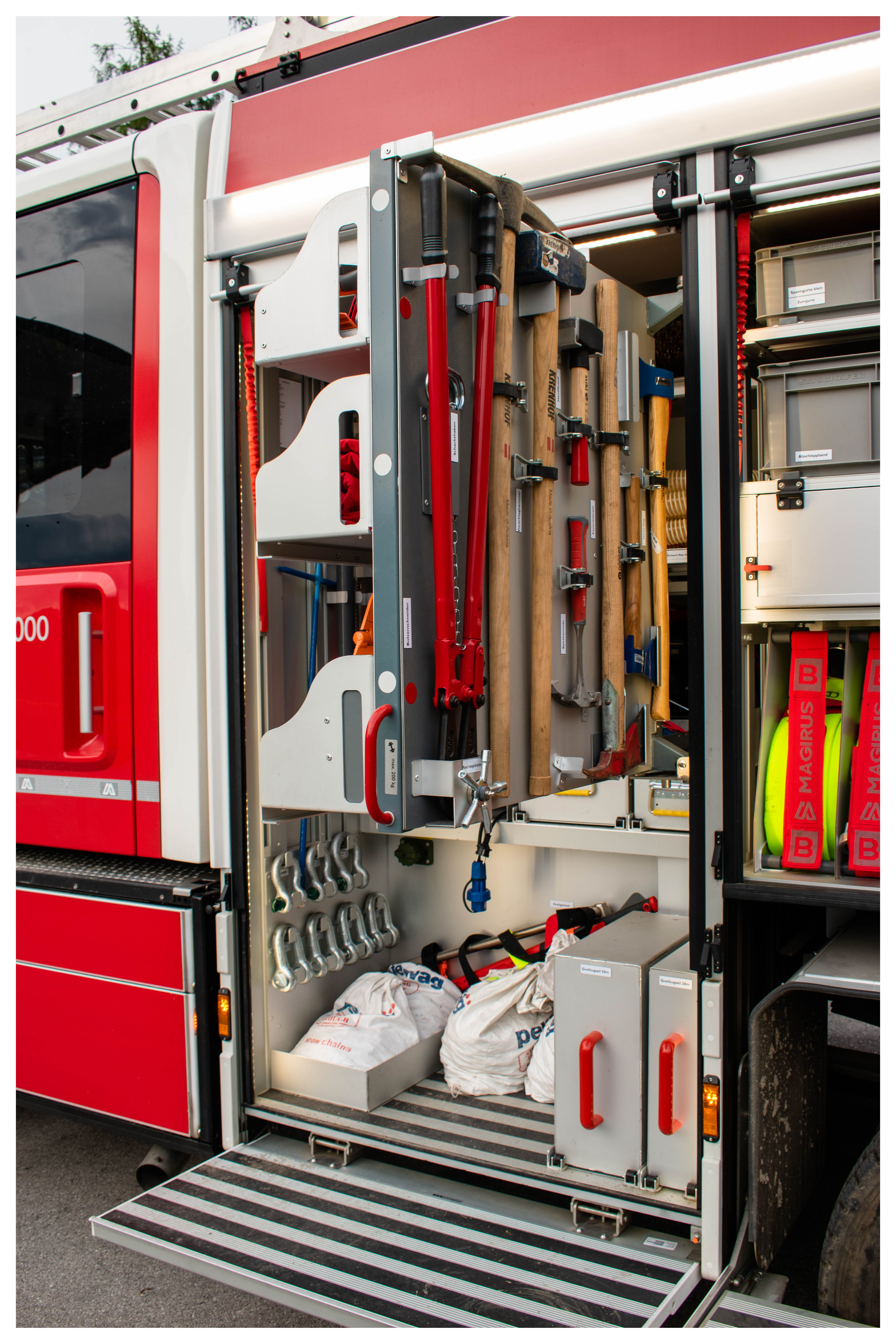

Geräteraum 1 & 2 (vorne links & rechts)
Geräteraum 1 & 2
Materialien im Geräteraum 1:
-
Bolzenschneider
-
Hooligan Tool
-
Brechstange 1300mm
-
Feuerwehr-Axt
-
Hacke kurz
-
Hacke lang
-
Corschlaghammer 5kg
-
ALU-Schaufel
-
Randschaufel
-
Fassschaufel
-
Kombikanister
-
Motorsäge mit Ersatzkette
-
Krampen
-
Greifzug 3,2t inkl. Stange
-
Greifzugseil 20m & 50m
-
Rauchfangtürschlüssel
-
Erdanker Satz
-
Sappel
-
Piassavabesen
-
Schachthacken
-
Werkzeugsatz
-
Stahlwinde
-
Nasssauger
-
Schnittschutzhose
-
Bogensäge
-
Fäustel
-
Spitzhammer
Materialien im Geräteraum 2:
-
2 Stative mittelschwer
-
6 Faltkegel
-
Abgasschlauch Stromerzeuger
-
Kraftstoffkanister 20l ROT
-
Pressluftflasche für Hebekissen
-
Druckminderer 200 / 300bar
-
Füllschlauch ROT / GELB
-
Doppel-Steuerorgan
-
Hebekissen V10 / V12 / V18 / V24
-
Abaptersatz Vetter
-
5 Absperrständer
-
Absperrband
-
Endress Stromerzeuger
-
Fremdbetankungseinrichtung Stromerzeuger
-
Kabeltrommel 30m - 230V
-
Kabeltrommel 30m - 400V
-
Druckbelüfter elektisch
-
Einfüllstutzen
-
2 LED-Fluter
-
Formhölzer für Hebekissen
Geräteraum 3 & 4 (mitte links & rechts)
Geräteraum 3 & 4
Materialien im Geräteraum 3:
-
5 Druckschläuche B
-
4 Druckschläuche C
-
2 Arbeitsleinen im Beutel
-
4 Schnürleinen 8mm
-
2 Zurrgurte mit Ratsche
-
4 Spanngurte klein
-
Abschleppband
-
3 Abdeckplanen
-
Rundschlinge 6m - 80kN
-
Rundschlinge 6m - 60kN
-
Rundschlinge 4m - 80kN
-
Rundschlinge 4m - 60KN
Materialien im Geräteraum 3:
-
5 Druckschläuche B
-
4 Druckschläuche C
-
Auffangwanne
-
Trennschleifer / Flex
-
2 Wathosen
Geräteraum 5 & 6 (hinten links & rechts)
Geräteraum 5 & 6
Materialien im Geräteraum 5:
-
1 Hydrantenschlüssel
-
1 Hydrantenschlüssel mit Ratsche
-
3 Kupplungsschlüssel ABC
-
1 Mehrzweckstrahlrohr B
-
2 Mehrzweckstrahlrohre C
-
2 Hohlstrahlrohre C
-
Sammelstück 2B <-> A
-
1 Übergangsstück A110 <-> A125
-
1 Übergangsstück A <-> B
-
2 Übergangsstücke B <-> C
-
Stützkrümmer B
-
2 Verteiler B-C-B-C
-
Tauchpumpe UWP TP 8
-
Fognail
-
2 Schlauchbinden B im Beutel
-
2 Schlauchbinden C im Beutel
-
4 Schlauchhalter
-
1 B-Verbindungsschlauch 5m
-
2 B-Absperrorgane
-
2 B-Druckbegrenzungsventile
-
1 Hydroschild C
-
Endlosschlauch
-
Klebeband
Materialien im Geräteraum 6:
-
2 HD-Kupplungsschlüssel
-
4 HD-Schläuche
-
2 Druckschläuche C
-
Kraftstoffkanister 20l GELB
-
Kohlendioxidlöscher
-
Bioversallöscher
-
Pulverlöscher
-
Löschdecke
-
D-Saugschlauch
-
Schaum Zumischer Z4
-
Kombi-Schaumrohr
-
4 Kanister Schaummittel
-
2 Übergangsstücke B <-> C
-
3 Weithalskanister Ölbindemittel
-
Löscheimer
Fahzeugdach & Dachwerfer
Fahrzeugdach & Dachwerfer

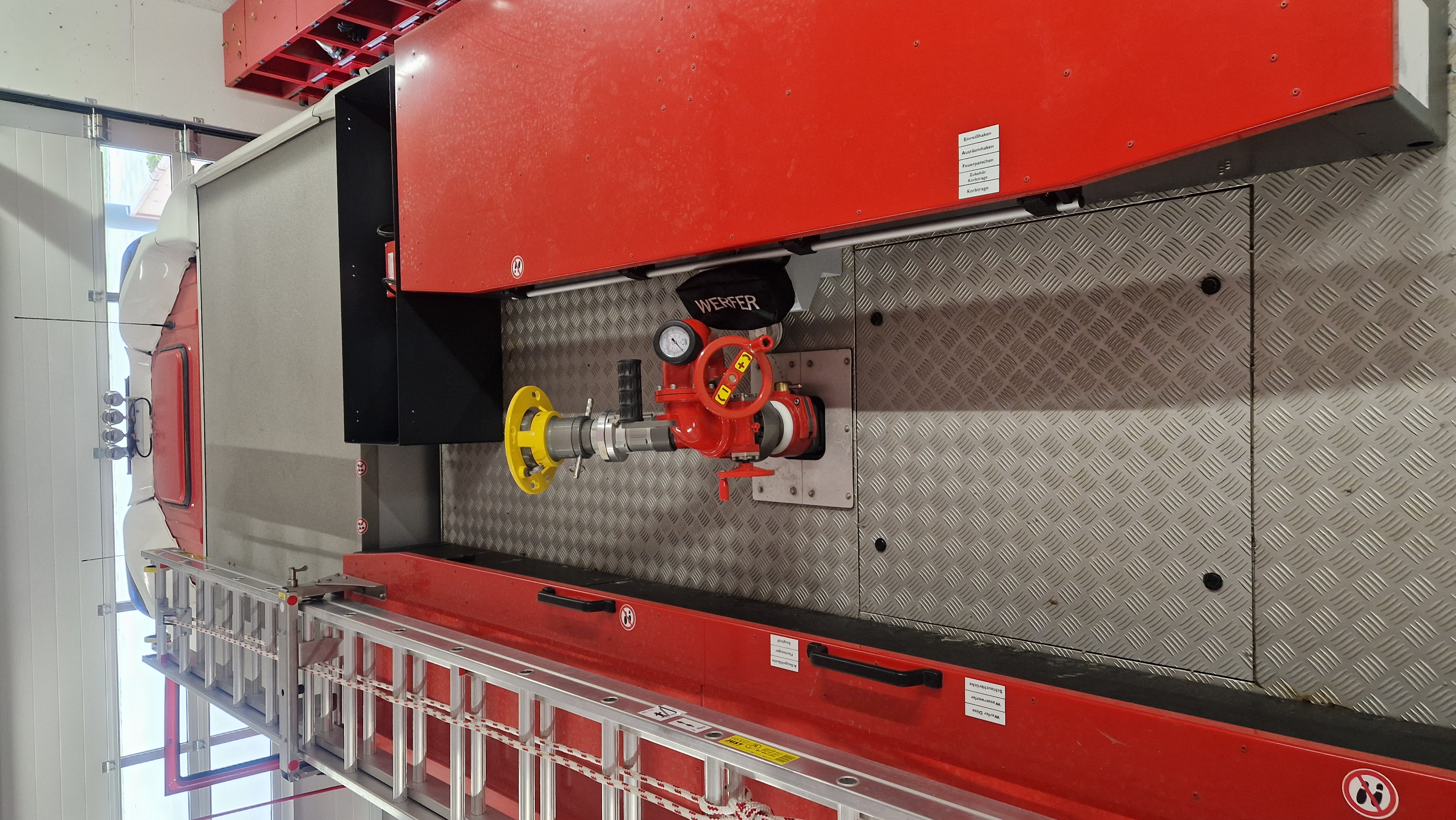

Materialien und Einrichtungen am Fahrzeugdach:
-
Dachwasserwerfer mit Bedieneinheit
-
Steckleiter

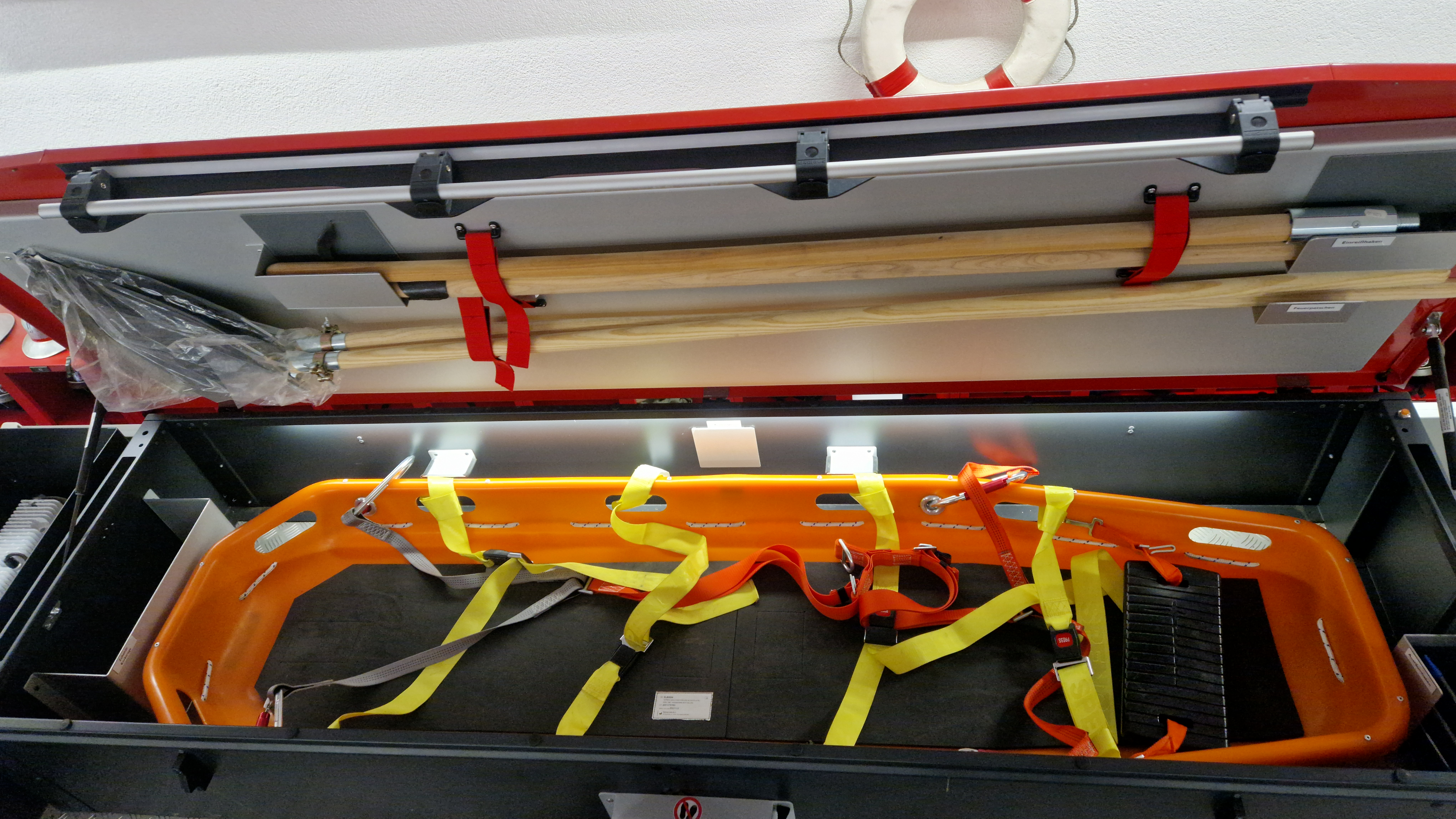

Materialien in rechter Kiste (Beifahrerseite):
-
Einreißhaken
-
Ausräumhaken
-
Feuerpatschen
-
Korbtrage
-
Zubehör Korbtrage

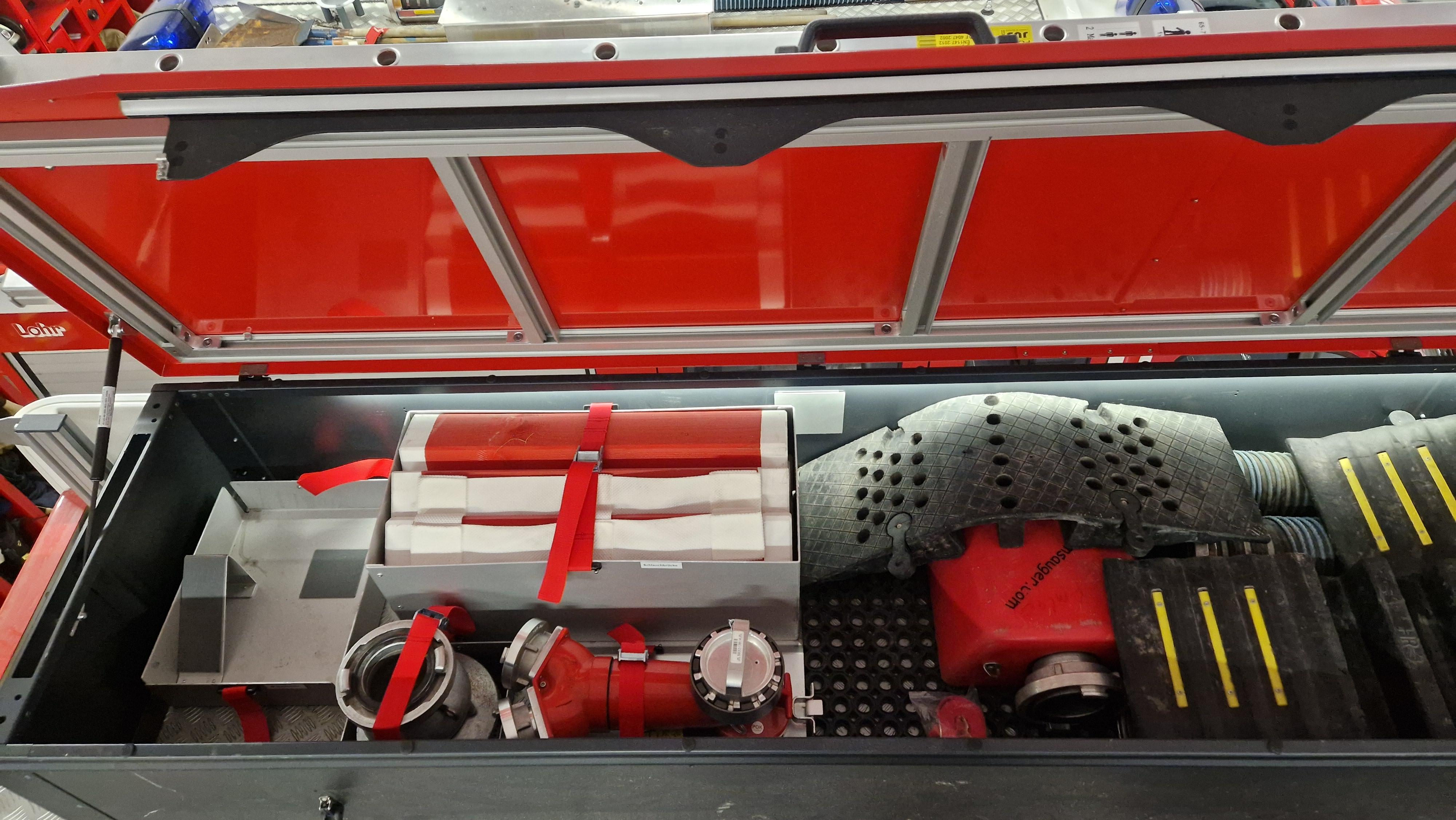

Materialien in linker Kiste (Fahrerseite):
-
Düse für Dachwerfer
-
Standfuß für Dachwerfer
-
Schlauchbrücke
-
A-Saugschläuche
-
Flachsauger
-
Saugkopf

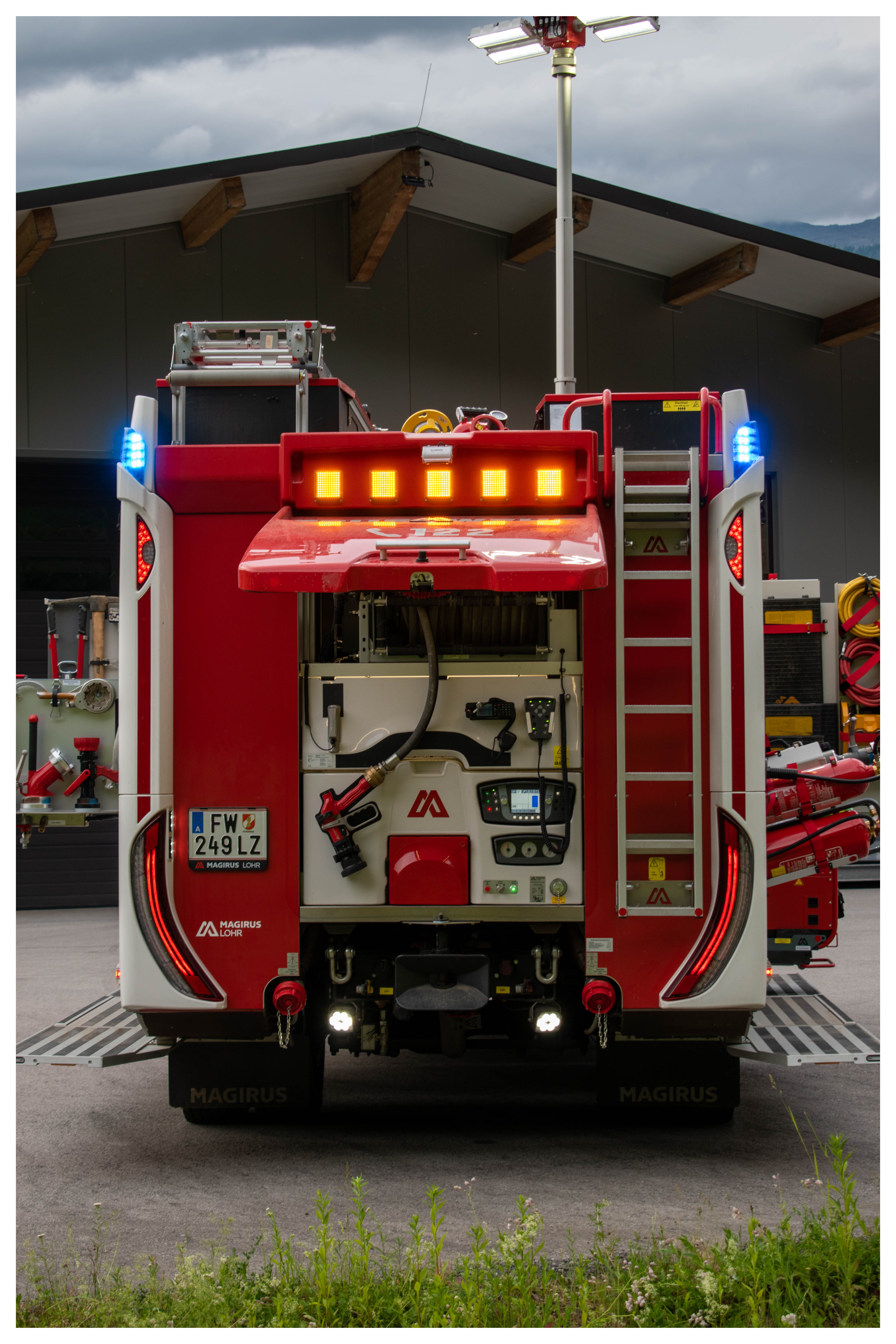

Fahrzeugheck
Fahrzeugheck
Materialien und Einrichtungen im Fahzeugheck:
-
Wasserbehälter 2000 l
-
Kreiselpumpe 3000 l/min bei 10 bar
-
Hochdruck-Schnellangriffshaspel 60m
-
HD Hohlstrahlrohr
-
Sauganschluss A-125
-
12 Volt NATO-Anschluss
-
Bedieneinheit für Fahrzeugfunk
-
Bedieneinheit für Lichtmast
-
Bedieneinheit für Pumpensteuerung
-
Bedieneinheit für Hochdruckhaspel

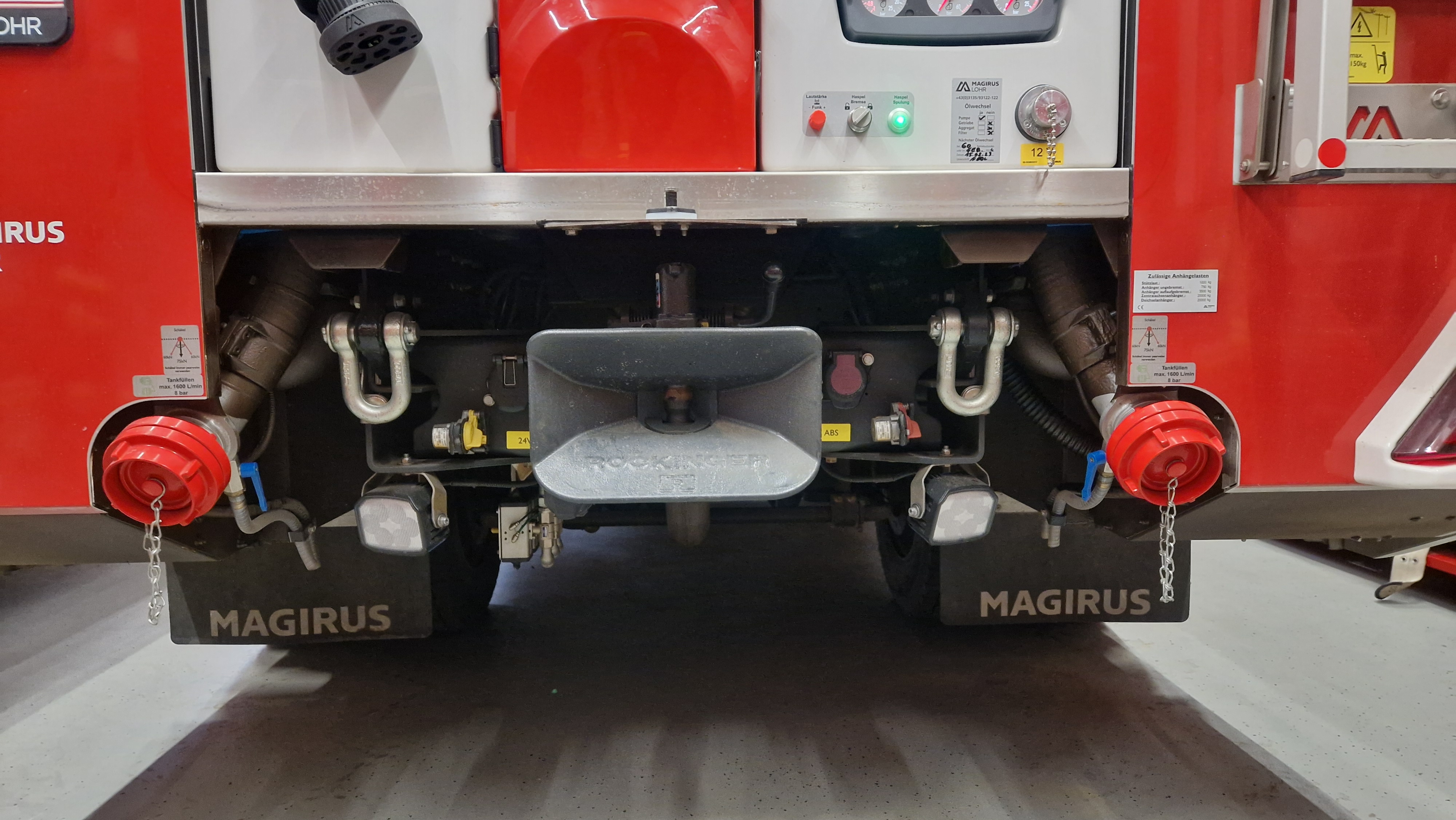

Einrichtungen im unteren Bereich:
-
Anhängevorrichtung
-
2 Tankfüllanschlüsse B

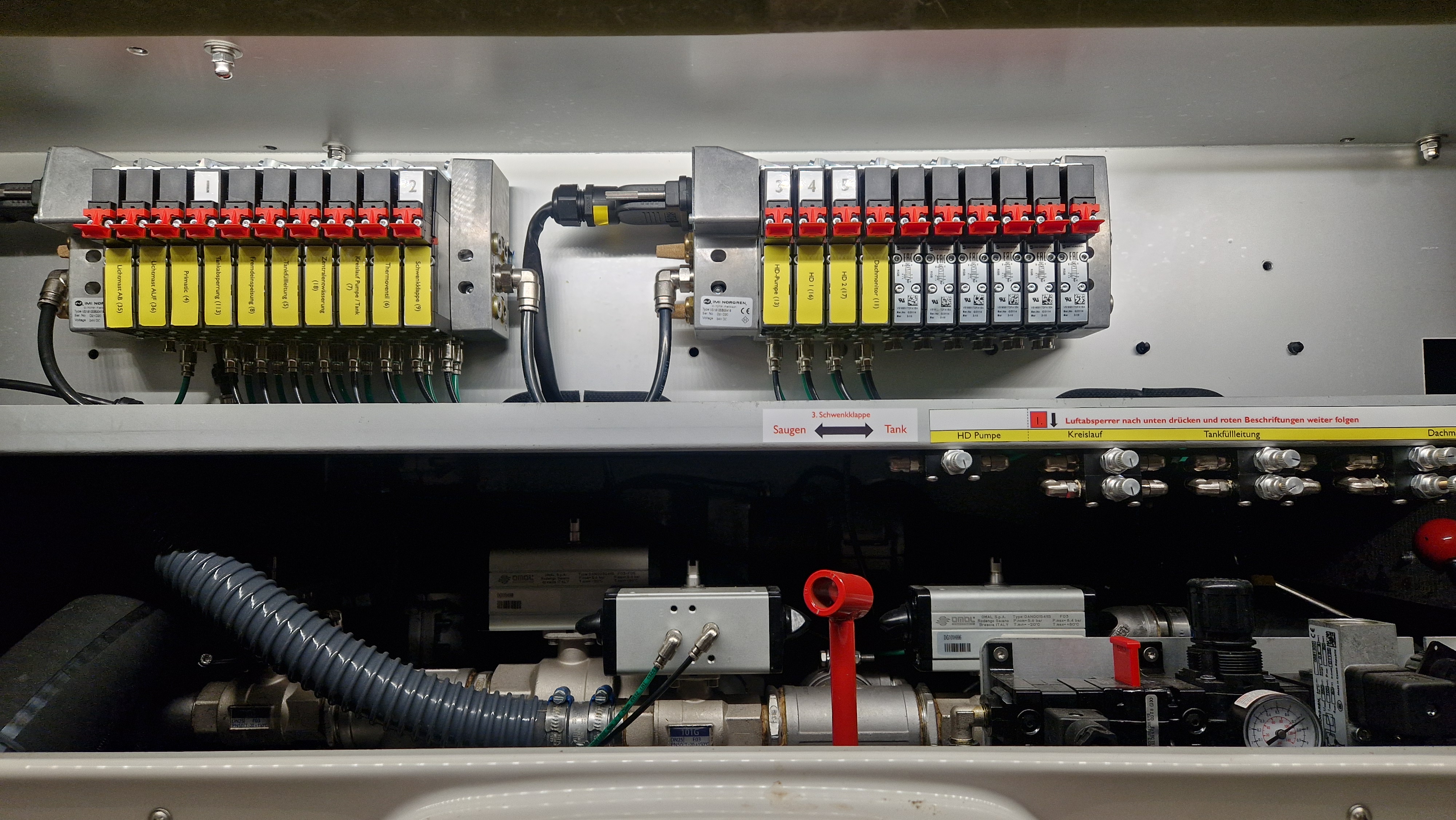

Fahrzeugtechnik & Pumpenbedienung
Fahrzeugtechnik & Pumpenbedienung

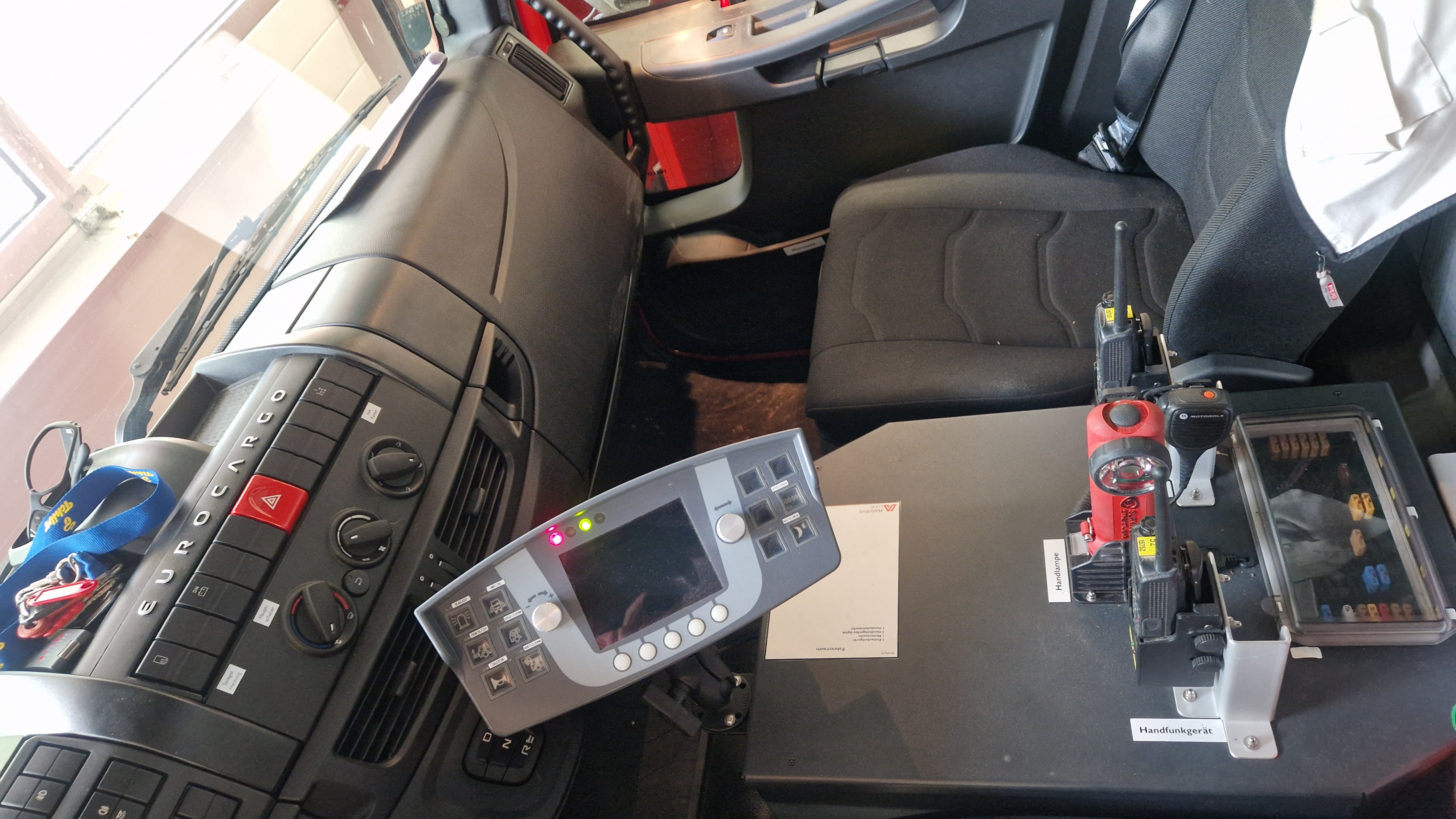

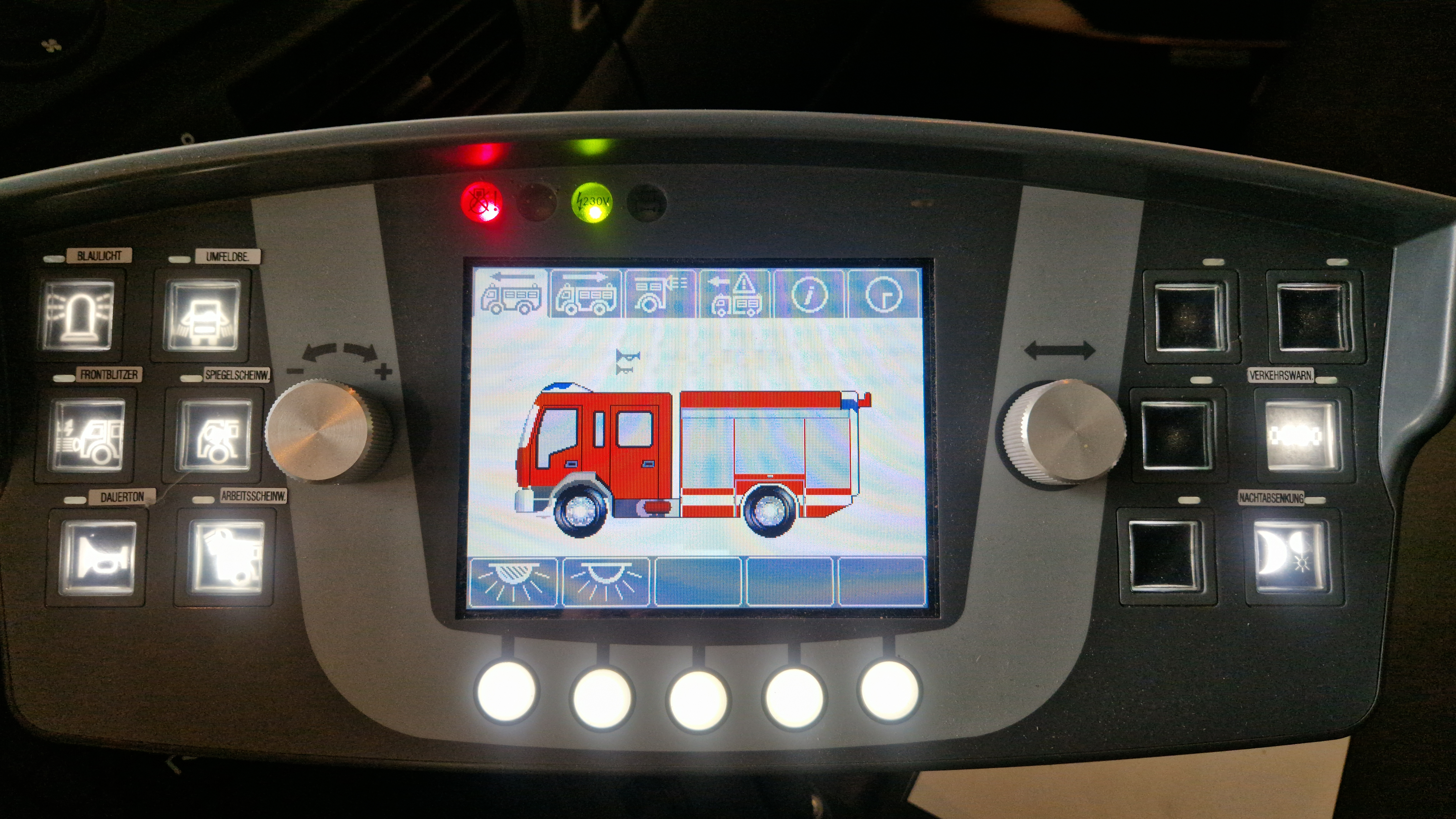

Bedieneinheit Fahrerkabine:
Blaulicht
Steuerung der Rundumleuchten / Blaulicht
Umfeldbeleuchtung
Steuerung der Umfeldbeleuchtung.
Nur bei aktiviertem Abblendlicht möglich!
Frontblitzer
Steuerung der Frontblitzer.
Nur bei aktiviertem Blaulicht möglich!
Spiegelscheinwerfer
Steuerung der Spiegelscheinwerfer.
Nur bei aktiviertem Abblendlicht möglich!
Dauerton
Steuerung vom Dauerton / Martinshorn.
Nur bei aktiviertem Blaulicht möglich!
Arbeitsscheinwerfer
Steuerung vom Arbeitsscheinwerfer.
Nur bei aktiviertem Abblendlicht möglich!
Heckwarneinrichtung
Steuerung der Verkehrswarneinrichtung im Heck des Fahrzeuges.
Nachtschaltung
Steuerung der Nachtschaltung.
Senkt die Helligkeit aller Bildschirme und vom Blaulicht.
Senkt die Lautstärke vom Rückfahrwarner

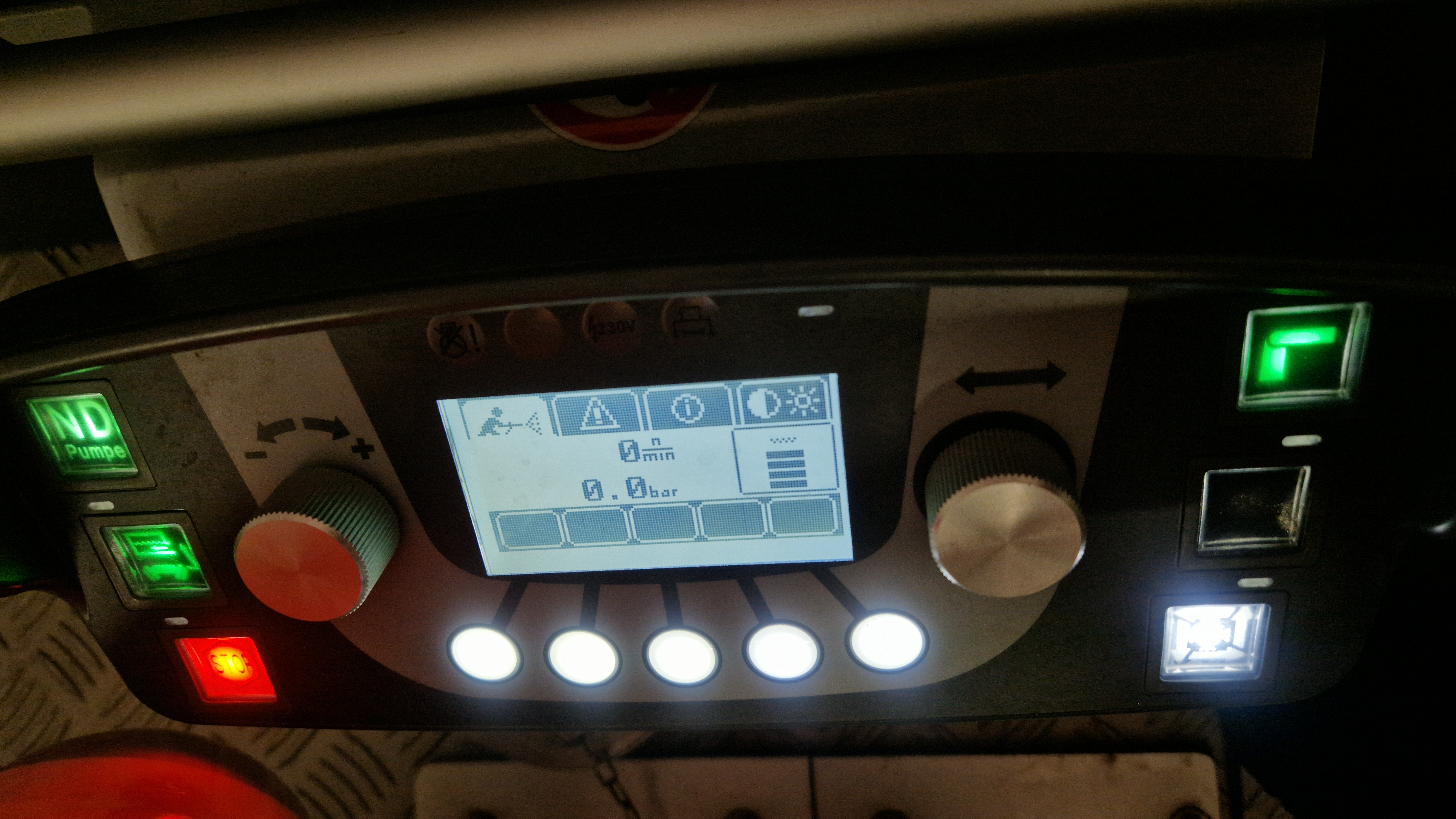

Bedieneinheit Fahrzeugheck:
Niederdruck Pumpe Ein/Aus
Betätigung wenn LED AUS:
Kuppelt die Niederdruck-Pumpe ein, schaltet auf Tankbetrieb und startet bei Bedarf den Motor des Fahrzeuges.
Betätigung wenn LED EIN:
Kuppelt die Niederdruck Pumpe aus.
Pumpenbetrieb
Durch Betätigung wird zwischen Tank- und Saugbetrieb umgeschalten.
Status:
Wenn LED AUS:
Tankbetrieb - Pumpe saugt Wasser aus dem internen Wassertank.
Wenn LED EIN:
Saugbetrieb A125 - Pumpe saugt Wasser über den A-125 Stutzen im Heck des Fahrzeuges. Verwendung bei SCHMUTZWASSER.
Regelung Tankfüllstand
Durch Betätigung wird die Füllstandsregelung aktiviert/deaktiviert.
Die Füllstandsregelung öffnet unter 75% Wasserinhalt automatisch das Füllventil (Tankfüllstutzen im untern Heck) und schließt wieder bei 100%.
LED Status:
- Dauerhaft AUS:
Regelung deaktiviert
- Dauerhaft EIN:
Füllventil geöffnet.
- Blinkend:
Füllventil geschlossen. Regelung in Bereitschaft.
Pumpenkühlung
Durch Betätigung, wird die Pumpenkühlung (Wasserkreislauf) aktiviert/deaktiviert.
Diese Funktion aktiviert einen internen Wasserkreislauf (Tank -> Pumpe -> Tank) und kühlt so die aktiven Teile der Pumpe.
Wird bei einer Pumpentemperatur von 60°C automatisch aktiviert.
Funktion NUR im Tankbetrieb (Sauberes Wasser) verwenden!!
Not-Stop
Schaltet den Motor sofort ab, kuppelt die Pumpe vorher nicht aus. Diese Funktion sollte NUR im Notfall betätigt werden.
Außer die Pumpe ist bereits ausgekuppelt, dann stoppt diese den Motor des Fahrzeuges.
Ansaugung Tankfüllstutzen
Durch Betätigung, wird die direkte Ansaugung aus den Tankfüllstutzen aktiviert/deaktiviert.
Diese Funktion umgeht den internen Wassertank.
Sollte aufgrund von Schmutzsieben in den Anschlüssen NUR bei sauberen Wasser verwendet werden. Z.b. bei Relais-Betrieb
HD-Haspel
Aktiviert die Hochdruck-Pumpe und öffnet das Ventil für die HD Haspel im Heck des Fahrzeuges.
HD-Rechts
Aktiviert die Hochdruck-Pumpe und öffnet das Ventil für die HD Haspel im Geräteraum 6 (auf der rechten hinteren Seite des Fahrzeuges)
